Главная » Фотоальбом » Творческий » Электроника и техника в целом » Стабилизатор на 0-9 В

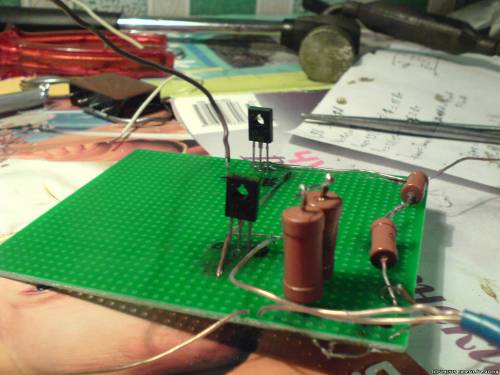

Предварительно рассчитал и собрал вот такой вот стабилизатор.
Работать вроде работает, но испытать на реальную нагрузку не удалось, т.к. силовой транзистор греется ппц как... Но немудрено - с радиатором он рассеивает 25 Вт, а без всего 1 Вт.

Щас вот жду радиатора для норм испытаний.

P.S. Список деталей:
Конденсатор 10тыс мкФ
Сборка из двух резисторов по 150 Ом (последовательное включение)
Сборка из двух резисторов по 0.51 кОм (последовательное включение)
Стабилитрон Д818Г
2 транзистора КТ 817 Б
Переменный резистор 20 кОм (какой был)

Стабилизатор на 0-9 В
Просмотров: 971 | Размеры: 1500x1125px/158.1Kb
Дата: 10.01.2010 | Теги: электроника, питание | Добавил: NIMESIS

Просмотреть фотографию в реальном размере
Рейтинг: 1.5/2


Всего комментариев: 1
0
1 ibiza11   (23.01.2010 23:56)
в зависимости от того, какое напряжение падает на транзисторе, он и будет греться.
предположим на входе схемы 15 вольт. на выходе 9 вольт. следовательно падение на транзисторе (хоть и составном, состоящем из двух) равно 6 вольт. мощность выделяемая на транзисторе прямопропорциональна напряжению на нем и току через него (в нагрузке, в транзисторе и в источнике питания течет один и тот же ток), получается что на транзисторе теряется 6/15 часть мощности источника (40%), а в нагрузку уходит 9/15 часть мощности источника (60%). По другому говоря КПД=60%.
Если хочешь, чтобы источник был стабильным и с высоким КПД, нужно использовать импульсные преобразователи. смотри в сторону микрухи MC34063.
Вот такая вот ботва.
